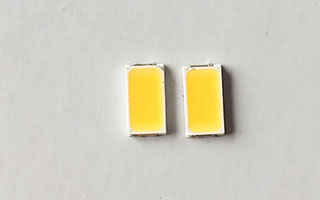

SMD貼片燈珠發光原理:PN結的端電壓構成一定勢壘,當加正向偏置電壓時勢壘下降,P區和N區的多數載流子向對方擴散。由于電子遷移率比空穴遷移率大得多,所以會出現大量電子向P區擴散,構成對P區少數載流子的注入。這些電子與價帶上的空穴復合,復合時得到的能量以光能的形式釋放出去。這就是PN結發光的原理。
認為SMD封裝對SMD貼片燈珠的品質具有非常重要的意義:
一、SMD封裝的必要性
SMD芯片只是一塊很小的固體,它的兩個電極要在顯微鏡下才能看見,加入電流之后他才會發光。在制作工藝上,除了要對SMD芯片的兩個電極進行焊接,從而引出正極、負極之外,同時還需要對SMD芯片和兩個電極進行保護。
二、SMD封裝的作用
研發低熱阻、優異光學特性、高可靠的封裝技術是新型SMD走向實用、走向市場的產業化必經之路. SMD技術大都是在半導體分離器件封裝技術基礎上發展與演變而來的。 將普通發光二極管的管芯密封在封裝體內,起作用是保護芯片和完成電氣互連。
三、SMD封裝的方式的選擇
SMD pn結區發出的光子是非定向的,即向各個方向發射有相同的幾率,因此并不是芯片產生的所有光都可以發射出來。 能發射多少光,取決于半導體材料的質量、芯片結構、幾何形狀、封裝內部材料與包裝材料。
